Descripción

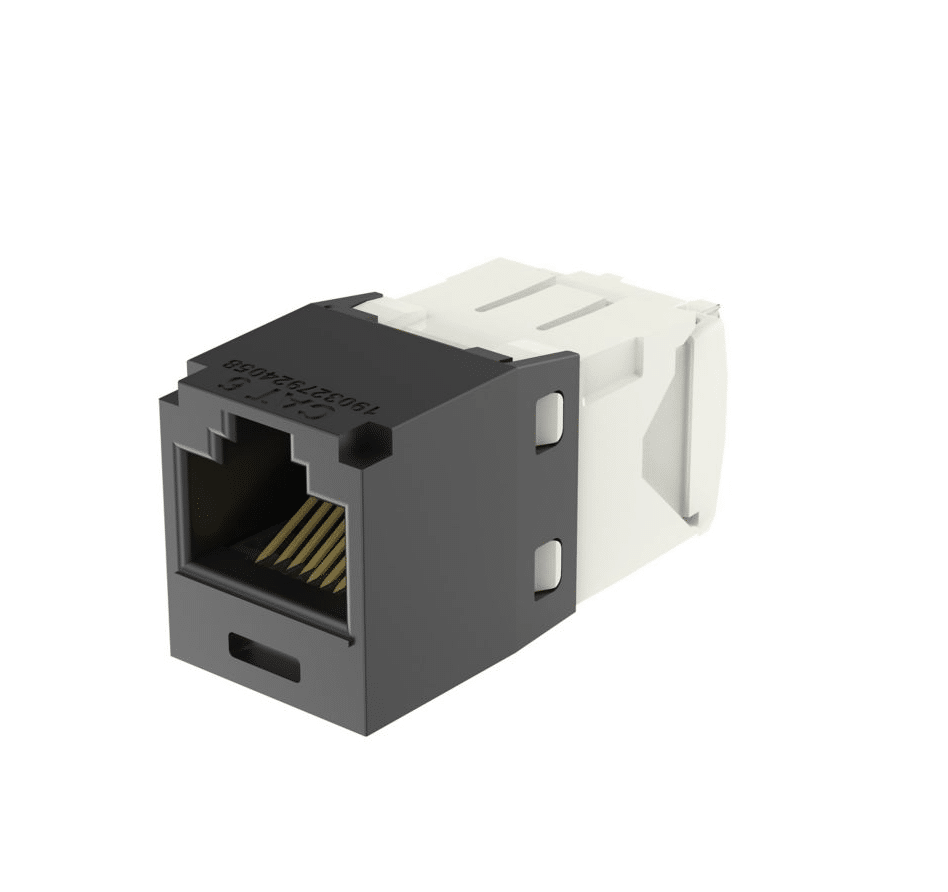

El módulo de ficha Mini-Com™ categoría 6 sin blindaje (UTP) de Panduit está diseñado para integrarse fácilmente en placas, paneles y sistemas modulares, ofreciendo un rendimiento eléctrico superior y una instalación práctica. Su estilo de terminación TG (Terminación Global) facilita el proceso de conexión, mejorando la eficiencia en campo y minimizando errores.
Este conector es ideal para instalaciones estructuradas que exigen calidad y compatibilidad, garantizando desempeño confiable hasta frecuencias de 250 MHz. Su construcción con materiales de alta resistencia y su certificación para PoE lo hacen perfecto para redes empresariales modernas.
Especificaciones técnicas
-
Nivel de desempeño: Categoría 6
-
Tipo de conector: Estándar RJ45
-
Estilo de terminación: TG (Terminación Global)
-
Tipo de módulo: Mini-Com™
-
Tipo de blindaje: Sin blindaje (UTP)
-
Material del cuerpo: Policarbonato resistente al calor
-
Material de contacto: Bronce fosforado enchapado
-
Esquema de cableado: T568A / T568B
-
Color: Negro
-
Compatible con: Placas, paneles y salidas Mini-Com™
Dimensiones
| Medida | Pulgadas (in) | Milímetros (mm) |
|---|---|---|
| Longitud total | 1.5″ | 38.1 mm |
| Anchura total | 0.62″ | 15.7 mm |
| Profundidad total | 1.5″ | 38.1 mm |
| Altura total | 0.71″ | 18 mm |
Rango de temperatura
-
Operación: -10°C a 75°C (14°F a 167°F)
-
Almacenamiento: -40°C a 75°C (-40°F a 167°F)
Normativas y certificaciones
-
Supera requisitos de canal y componente Cat 6 según ANSI/TIA-568-C.2
-
Cumple con ISO 11801 Clase EA (hasta 500 MHz)
-
ANSI/TIA-1096-A (ex FCC Parte 68)
-
IEC 60603-7 / IEC 60512-99-001
-
IEEE 802.3af / 802.3at (PoE) y propuesto para 802.3bt tipo 3 y 4
-
UL 1863 / UL 2043
-
RoHS
Beneficios destacados
-
Estilo TG: Facilitación de la terminación sin necesidad de herramientas complejas
-
Rendimiento validado: Componente probado para hasta 250 MHz y 2500 ciclos de acoplamiento
-
Versatilidad: Compatible con cualquier sistema Mini-Com™, tanto en redes de voz como datos
-
Instalación limpia: Compatible con sistemas de codificación por colores y montaje rápido
-
Alta resistencia: Materiales retardantes al calor y flama para mayor seguridad y durabilidad
Aplicaciones recomendadas
-
Sistemas de cableado estructurado en oficinas, edificios inteligentes y centros de datos
-
Instalaciones de voz y datos
-
Redes con conectividad modular y alta densidad
-
Ambientes que requieren soporte para PoE o transmisión 10GBASE-T
